Tuburi cu nitrură de siliciu: ce sunt, de ce sunt dure și unde să le folosești

Ce este un tub cu nitrură de siliciu și ce îl face diferit de alte ceramice?

Un tub cu nitrură de siliciu este o componentă cilindrică goală fabricată din nitrură de siliciu (Si₃N₄), o ceramică structurală avansată formată prin legarea chimică a atomilor de siliciu și azot într-o rețea densă, legată covalent. Spre deosebire de ceramica oxidică, cum ar fi alumina sau zirconia - care sunt cele mai utilizate ceramice tehnice - nitrura de siliciu este o ceramică neoxidică care își derivă proprietățile excepționale din rezistența și direcționalitatea legăturilor sale covalente Si-N, mai degrabă decât din legăturile ionice. Această diferență fundamentală în structura atomică este ceea ce conferă tubului Si₃N₄ combinația sa remarcabilă de rezistență ridicată, densitate scăzută, rezistență excelentă la șocuri termice și performanță remarcabilă în medii oxidante, corozive și solicitante mecanic simultan.

În termeni practici, un tub ceramic cu nitrură de siliciu este unul dintre puținele materiale care pot fi plasate într-un mediu cuptor de 1.400 ° C, supus unei răciri rapide, scufundat în metal topit și încărcat mecanic - totul fără a se fractura sau a se degrada semnificativ. Majoritatea metalelor s-ar oxida sau s-ar strecura în aceste condiții; majoritatea celorlalte ceramice ar crăpa din cauza șocului termic. Această combinație de proprietăți explică de ce tuburile cu nitrură de siliciu au prețuri premium și sunt specificate pentru aplicații în care materialele standard au eșuat constant.

Tuburile cu nitrură de siliciu sunt disponibile comercial într-o gamă largă de dimensiuni - de la tuburi de laborator cu pereți subțiri cu diametre exterioare de câțiva milimetri până la tuburi mari de protecție industrială care depășesc 60 mm în diametrul exterior și 1.500 mm în lungime. Calitatea specifică, metoda de sinterizare și toleranțele dimensionale necesare depind în mare măsură de aplicarea finală, iar selectarea combinației potrivite a acestor variabile este la fel de importantă ca și alegerea materialului de bază în sine.

Proprietățile fizice și mecanice cheie ale tuburilor cu nitrură de siliciu

Avantajele de performanță ale tuburi cu nitrură de siliciu peste materialele concurente sunt înrădăcinate într-un set specific de proprietăți fizice, mecanice și termice. Înțelegerea acestor proprietăți în termeni cantitativi permite inginerilor și cumpărătorilor să facă comparații în cunoștință de cauză și să justifice deciziile de selecție a materialelor în fața părților interesate.

Combinația dintre duritatea ridicată la rupere și rezistența ridicată la încovoiere este deosebit de remarcabilă. Majoritatea ceramicii schimbă una cu cealaltă - un material foarte dur tinde să fie fragil și predispus la propagarea catastrofală a fisurilor. Nitrura de siliciu realizează ambele, deoarece microstructura sa de granule alungite β-Si₃N₄ acționează ca un compozit armat cu fibre la microscara, deflectând și creând puntea fisurilor, mai degrabă decât permițându-le să se propagă direct prin material.

Clasele nitrurii de siliciu și metodele de fabricație: de care aveți de fapt nevoie

Nu toate tuburile de nitrură de siliciu sunt fabricate în același mod, iar procesul de sinterizare utilizat pentru densificarea materialului are un efect profund asupra microstructurii finale, densității, rezistenței și costului acestuia. Înțelegerea calităților principale vă ajută să specificați tubul potrivit pentru aplicația dvs., mai degrabă decât să specificați prea mult sau subspecificarea - ambele având implicații semnificative de cost.

Nitrură de siliciu presată la cald (HPSN)

Nitrura de siliciu presată la cald este fabricată prin aplicarea simultană a unei presiuni înalte (de obicei 20–30 MPa) și a temperaturii ridicate (1.600–1.800°C) asupra pulberii de nitrură de siliciu cu ajutoare de sinterizare precum MgO, Al₂O₃ sau Y₂O₃. Acest proces conduce la densificarea completă și produce un material cu cea mai mare rezistență mecanică și cea mai scăzută porozitate dintre orice grad de Si₃N₄ - rezistențe la încovoiere de 800–1.000 MPa sunt realizabile. Cu toate acestea, procesul de presare la cald constrânge formele care pot fi produse; Geometriile simple, cum ar fi plăcile plate, discurile și cilindrii scurti sunt practice, dar tuburile complexe sau cu pereți subțiri sunt dificile și costisitoare. HPSN este utilizat de obicei acolo unde rezistența maximă este cerința principală și constrângerile de geometrie sunt acceptabile.

Nitrură de siliciu legată de reacție sinterizată (SRBSN)

SRBSN este produs într-un proces în două etape: în primul rând, pulberea de siliciu metalic este formată în forma verde dorită și nitrurata la ~1.300 ° C pentru a o transforma în nitrură de siliciu legată de reacție (RBSN), care își păstrează forma cu o contracție foarte scăzută. Preforma poroasă RBSN rezultată este apoi sinterizată la temperatură mai mare cu ajutoare de sinterizare pentru a închide porozitatea reziduală și pentru a obține o densitate aproape completă. Acest traseu permite producerea de forme complexe, inclusiv tuburi lungi, cu pereți subțiri, cu o precizie dimensională excelentă și costuri relativ modeste de scule. Tuburile SRBSN oferă o rezistență la încovoiere de 600–800 MPa și o rezistență excelentă la șocuri termice, făcându-le cea mai comună alegere pentru tuburile de protecție cu termocuplu, mantale de încălzire prin imersie și aplicații pentru cuptoare industriale.

Nitrură de siliciu sinterizată la presiune de gaz (GPSSN)

Sinterizarea la presiune de gaz folosește o atmosferă de azot ridicată (de obicei 1–10 MPa) în timpul sinterizării la temperatură înaltă pentru a suprima descompunerea nitrurii de siliciu la temperaturi de peste 1.700 ° C, permițând temperaturi de densificare mai ridicate fără a fi nevoie de echipamentul de presare utilizat la presarea la cald. Rezultatul este un material complet dens, cu rezistență și tenacitate apropiate de HPSN, dar cu o mai mare libertate de formare. GPSSN este deosebit de apreciat pentru aplicațiile care necesită reținerea rezistenței la temperaturi ridicate - peste 1.200 ° C - în care fazele de sticlă de la granulație din alte grade încep să se înmoaie. Este specificat în mod obișnuit pentru aplicații solicitante din domeniul aerospațial, cu turbine și industriale de înaltă performanță.

Nitrură de siliciu legată de reacție (RBSN)

Nitrura de siliciu legată prin reacție fără etapa ulterioară de sinterizare produce un material poros (10–25% porozitate reziduală) cu o rezistență mai mică decât gradele complet dense – de obicei 150–300 MPa în rezistență la încovoiere. Avantajul major al RBSN este precizia dimensională: deoarece nitrurarea siliciului metalului provoacă o modificare netă practic zero a volumului, componentele RBSN pot fi prelucrate la dimensiuni aproape finale în starea siliciului metalic și apoi nitrurate fără nicio modificare dimensională, eliminând șlefuirea diamantului post-sinterizare costisitoare. Tuburile RBSN sunt utilizate în aplicații cu solicitări mai mici, unde precizia dimensională sau geometria internă complexă depășește nevoia de rezistență maximă.

Aplicații industriale primare ale tuburilor cu nitrură de siliciu

Tuburile ceramice cu nitrură de siliciu sunt utilizate într-o gamă surprinzător de largă de industrii, fiecare exploatând un subset diferit de capabilități ale materialului. În fiecare caz, aplicarea implică condiții care în mod obișnuit distrug sau degradează rapid materialele alternative - tocmai de aceea costul mai mare al tubului Si₃N₄ este justificat.

Tuburi de protecție cu termocuplu în cuptoare cu temperatură înaltă

Una dintre cele mai stabilite aplicații pentru tuburile de protecție cu nitrură de siliciu este ca manta de termocuplu în cuptoare industriale care funcționează peste 1.200°C. Un tub de protecție cu termocuplu servește ca o barieră fizică și chimică între firele senzorului termocuplului și atmosfera aspră a cuptorului - protejându-le de gazele oxidante, produsele corozive de combustie și contactul mecanic în timp ce conduc semnalul de temperatură cu o eroare minimă. Tuburile cu nitrură de siliciu excelează în acest rol deoarece rezistă la oxidare până la 1.400°C în aer, au o conductivitate termică ridicată în comparație cu alte ceramice (ceea ce reduce decalajul termic dintre peretele tubului și joncțiunea senzorială din interior) și pot supraviețui ciclurilor termice repetate pe care pornirea și oprirea cuptorului le impun fără crăpare.

În special în cuptoarele de topire și reținere a aluminiului, tuburile de protecție cu termocuplu cu nitrură de siliciu depășesc în mod dramatic alternativele de alumină. Aluminiul topit udă și pătrunde rapid în tuburile de alumină, ducând la fracturi și defectarea termocuplului în câteva săptămâni. Nitrura de siliciu nu este umezită de aluminiu topit sau de majoritatea altor metale neferoase, permițând durate de viață măsurate în luni sau ani în aceleași condiții.

Învelișuri și tuburi de încălzire cu imersiune din metal topit

Tuburile de imersie cu nitrură de siliciu sunt utilizate pe scară largă în operațiunile de turnare și turnare sub presiune din aluminiu, zinc și magneziu ca mantale pentru încălzitoarele electrice de imersare și ca tuburi de ridicare în mașinile de turnare sub presiune de joasă presiune. În aceste aplicații, tubul este în contact direct și continuu cu metalul topit la temperaturi de 700–900°C pentru perioade lungi. Comportamentul de neumezire al Si₃N₄ în aluminiul topit este proprietatea critică aici - previne infiltrarea metalului în peretele tubului, eliminând mecanismul de degradare care distruge materialele concurente. Combinația dintre rezistența ridicată la șoc termic (esențială pentru plonjarea inițială în metalul topit), inerția chimică față de topitură și rezistența mecanică sub presiunea hidrostatică a coloanei de metal topit face din nitrura de siliciu materialul de alegere pentru această aplicație solicitantă.

Tuburi de proces de semiconductoare și industria solară

În fabricarea plachetelor semiconductoare și în fabricarea celulelor solare, tuburile cu nitrură de siliciu sunt utilizate ca tuburi de proces și suporturi de barcă în cuptoare de difuzie, cuptoare de oxidare și reactoare de depunere chimică în vapori (CVD). Aceste medii implică cerințe de puritate ultra-înaltă, atmosfere controlate de gaze reactive (HCl, O₂, N₂, H₂) și temperaturi controlate cu precizie până la 1.200°C. Nitrura de siliciu oferă niveluri extrem de scăzute de contaminare metalică în comparație cu tuburile de cuarț la temperaturi în care cuarțul începe să se devitrifice și să-și piardă integritatea structurală. Tuburile de proces Si₃N₄ oferă, de asemenea, rezistență superioară la șocul termic al ciclurilor rapide de purjare cu gaz, care sunt comune în procesele moderne cu semiconductor.

Componente aerospațiale și turbine cu gaz

Combinația nitrurii de siliciu de densitate scăzută, reținere a rezistenței la temperatură ridicată și rezistență excelentă la fluaj face din aceasta o ceramică structurală atractivă pentru aplicații aerospațiale. Tuburile și componentele tubulare Si₃N₄ au fost investigate și implementate în inserțiile de căptușeală de ardere a turbinei cu gaz, tuburile schimbătoare de căldură pentru recuperatoare de înaltă eficiență și componentele duzei în care reducerea greutății la temperaturi de funcționare ridicate oferă beneficii de performanță și eficiență a combustibilului pe care niciun aliaj metalic nu le poate egala. Provocarea în adoptarea aerospațială nu este performanța materialului, ci demonstrarea și certificarea fiabilității - componentele ceramice necesită metodologii de proiectare probabilistice extinse pentru a ține seama de sensibilitatea lor inerentă la defect.

Prelucrarea chimică și manipularea fluidelor corozive

Tuburile ceramice cu nitrură de siliciu sunt folosite ca tuburi de reacție, tuburi schimbătoare de căldură și conducte de curgere în medii de procesare chimică care implică acizi puternici (cu excepția acidului fluorhidric), alcalii la temperaturi moderate și compuși organici agresivi care ar coroda alternativele metalice. Si₃N₄ este rezistent la majoritatea acizilor minerali la temperatura camerei și menține o rezistență chimică bună la temperaturi ridicate, unde opțiunile metalice sunt degradate de coroziune la o rată inacceptabilă din punct de vedere economic. În producția de produse chimice de specialitate, produse farmaceutice și produse chimice electronice în care contaminarea metalică a fluxului de proces este inacceptabilă, tuburile cu nitrură de siliciu asigură atât inerția chimică, cât și robustețea mecanică pentru a funcționa ca componente structurale ale procesului.

Tub cu nitrură de siliciu față de alte tuburi ceramice de înaltă performanță

Inginerii care selectează un tub ceramic pentru o aplicație solicitantă aleg de obicei între nitrură de siliciu și unul sau mai multe materiale ceramice avansate concurente. Alegerea corectă depinde de combinația specifică de proprietăți pe care o cere aplicația dvs. Următoarea comparație acoperă alternativele cel mai frecvent evaluate.

Tuburile cu carbură de siliciu sunt cel mai apropiat concurent cu nitrura de siliciu în aplicațiile structurale la temperatură înaltă. SiC oferă o conductivitate termică mai mare și o performanță puțin mai bună peste 1.400 °C în atmosfere inerte, dar duritatea sa mai mică la rupere îl face mai susceptibil la defecțiuni catastrofale din cauza impactului mecanic sau a evenimentelor severe de șoc termic. Pentru aplicațiile în care sunt prezente atât șoc termic, cât și încărcare mecanică - cum ar fi protecția cu termocuplu în mediile de turnătorie - Si₃N₄ este, în general, alegerea mai sigură, în ciuda plafonului cu temperatură mai mare al SiC.

Cum să specificați un tub cu nitrură de siliciu: dimensiuni, toleranțe și finisaj de suprafață

Comandarea unui tub ceramic cu nitrură de siliciu necesită specificații mai precise decât comanda unui tub standard din metal sau plastic. Deoarece Si₃N₄ este un material fragil prelucrat prin șlefuire cu diamant după sinterizare, toleranțele dimensionale și finisarea suprafeței au un impact direct atât asupra costului, cât și asupra fiabilității componentei în funcțiune. Știind ce să specificați – și de ce nivel de precizie aveți nevoie de fapt – vă ajută să controlați costurile fără a compromite performanța.

• Diametrul exterior (OD) și diametrul interior (ID): Tuburile comerciale standard de nitrură de siliciu sunt disponibile în diametre exterioare cuprinse între aproximativ 6 mm și 60 mm, cu grosimi ale peretelui de la 2 mm la 10 mm. Dimensiunile personalizate sunt fabricate la cerere. Specificați OD și ID separat, mai degrabă decât OD și grosimea peretelui, pentru a evita ambiguitatea și precizați dacă toleranța se aplică dimensiunii as-sinterizate sau dimensiunii solului. Toleranțe la sol de ±0,05–0,1 mm sunt tipice pentru aplicațiile de precizie; toleranțele as-sinterizate sunt considerabil mai largi (±0,5–1,0 mm în funcție de calitate și dimensiune).
• lungime: Tuburile din nitrură de siliciu sinterizată sunt disponibile în lungimi standard de până la aproximativ 1.500 mm pentru clasele SRBSN. Specificați lungimea nominală și toleranța acceptabilă - de obicei ±1–2 mm pentru tuburile tăiate la lungime sau mai strâns dacă tubul trebuie să se îndrepte împotriva unui opritor dintr-un ansamblu.
• Corectitudine: Tuburile lungi de nitrură de siliciu (peste 300–400 mm) pot prezenta o ușoară înclinare din procesul de sinterizare. Specificați o abatere maximă de dreptate – de obicei 0,5 mm la 300 mm de lungime pentru gradul standard sau 0,2 mm la 300 mm pentru aplicații de precizie. Rectitudinea este deosebit de importantă pentru tuburile de protecție a termocuplurilor în care firul senzorului trebuie să treacă prin toată lungimea alezajului fără a se lega.
• Finisarea suprafeței (Ra): Suprafețele sinterizate au o rugozitate de aproximativ Ra 1,5–3,0 μm. Suprafețele de sol pot fi specificate la Ra 0,4–0,8 μm pentru aplicații generale de inginerie sau Ra 0,1–0,2 μm pentru suprafețe de precizie sau de etanșare. Finisajele mai fine ale suprafeței măresc costurile în mod semnificativ datorită trecerilor suplimentare de șlefuire și sunt necesare numai acolo unde suprafața tubului formează o etanșare, un contact de alunecare sau este inspectată optic pentru defecte.

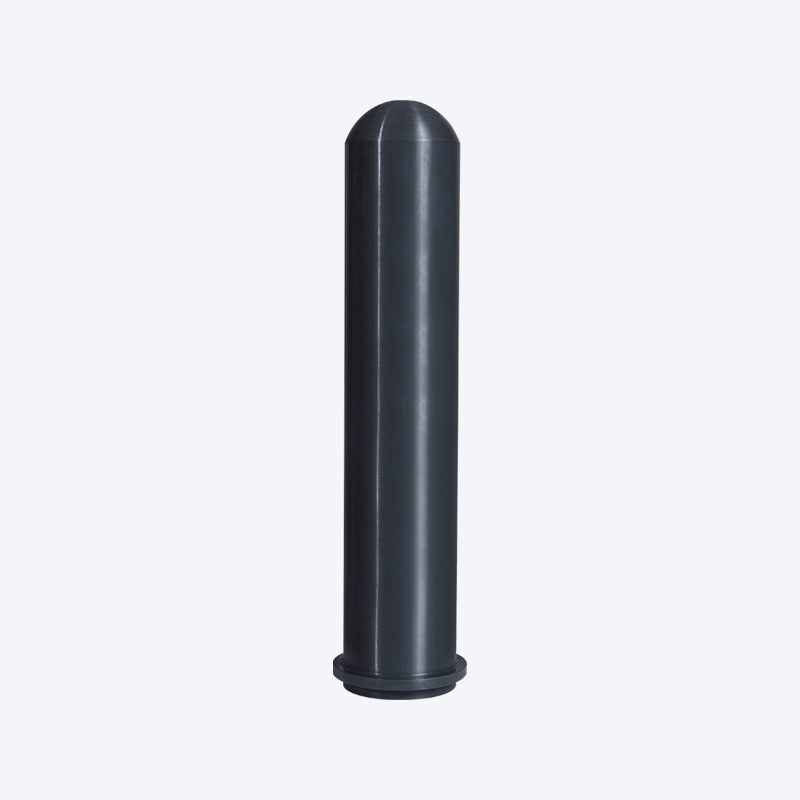

• Geometria finală: Specificați dacă capetele tubului trebuie să fie deschise, închise (bombate sau cu fund plat) sau teșite. Tuburile de protecție cu capăt închis — cea mai comună configurație pentru mantaua termocuplului — necesită ca capătul închis să fie specificat cu o grosime minimă a peretelui și o rază maximă de colț intern pentru a evita concentrarea tensiunilor. Teșirea sau rotunjirea capetelor deschise este recomandată pentru a preveni ciobirea în timpul manipulării și instalării.
• Densitate și porozitate: Pentru aplicații critice, specificați densitatea minimă (de obicei ≥3,1 g/cm³ pentru SRBSN, ≥3,2 g/cm³ pentru GPSSN) și solicitați un certificat de conformitate cu valorile densității măsurate. Porozitatea peste niveluri acceptabile creează căi preferențiale pentru oxidare, coroziune și infiltrarea metalului topit care vor scurta durata de viață.

Considerații privind manipularea, instalarea și durata de viață

Chiar și cel mai bun tub de nitrură de siliciu va avea performanțe slabe sau va eșua prematur dacă este manipulat, instalat sau operat incorect. Ceramica nu iartă practicile pe care componentele metalice le tolerează în mod obișnuit - înțelegerea cerințelor lor specifice de manipulare este esențială pentru a obține valoarea maximă din investiție.

Manipulare și depozitare

Tuburile cu nitrură de siliciu trebuie manipulate cu mănuși curate din bumbac sau nitril pentru a preveni contaminarea suprafețelor de precizie. Nu folosiți niciodată unelte metalice pentru a forța un tub să intre sau să iasă dintr-un fiting - încărcarea mecanică punctuală împotriva unei suprafețe ceramice poate iniția fisuri de suprafață care se propagă sub presiune termică sau mecanică în funcțiune. Depozitați tuburile vertical în suporturi căptușite sau orizontal pe suporturi moi pentru a preveni înclinarea sau deteriorarea contactului. Inspectați fiecare tub în condiții de iluminare bună pentru a detecta așchii, fisuri sau defecte de suprafață înainte de instalare - orice fisura vizibilă sau așchie de margine este motiv de respingere, deoarece fisurile din ceramică cresc progresiv sub încărcare ciclică.

Cele mai bune practici de instalare

Când instalați un tub de nitrură de siliciu într-o carcasă metalică, un suport sau un suport refractar, asigurați întotdeauna un strat intermediar conform - de obicei un manșon din fibră ceramică, material de garnitură de înaltă temperatură sau bandă flexibilă de grafit - între ceramică și orice suprafață de contact metalică rigidă. Prindere rigidă directă metal pe ceramică creează concentrații de tensiuni care fracturează ceramica chiar și la forțe de strângere modeste. Permiteți un spațiu diferențial de dilatare termică între tubul de Si₃N₄ și orice structură metalică înconjurătoare; nitrura de siliciu se extinde la aproximativ 3 × 10⁻⁶ /°C, în timp ce oțelul se extinde la 12 × 10⁻⁶ /°C — de patru ori mai repede — astfel încât un tub instalat cu o potrivire perfectă la temperatura camerei va fi sub compresie de oțel pe măsură ce temperatura crește.

Ciclism termic și tarife de rampă

În ciuda rezistenței remarcabile la șocuri termice a nitrurii de siliciu în comparație cu alte ceramice, schimbările de temperatură extrem de rapide generează încă tensiuni termice interne. Pentru aplicații care implică încălzire și răcire controlată a cuptorului - cum ar fi cuptoarele cu tuburi de laborator sau tuburile de difuzie semiconductoare - limitați vitezele de rampă la 5–10°C pe minut pentru tuburile cu grosimi de perete mai mari de 5 mm. Pentru operațiunile de inserare și extracție a cuptorului în medii de turnătorie în care imersiunea rapidă în metalul topit este inevitabil, preîncălziți tubul la cel puțin 200-300°C înainte de imersare pentru a reduce gradientul termic inițial. Această practică unică poate prelungi durata de viață a tubului cu 50% sau mai mult în aplicațiile de metal topit.

Monitorizare și indicatori de sfârșit de viață

Tuburile de protecție cu nitrură de siliciu aflate în funcționare continuă la temperatură ridicată trebuie inspectate la intervale regulate - de obicei în timpul opririi programate a producției. Indicatorii că un tub se apropie de sfârșitul duratei de viață includ oxidarea sau decolorarea vizibilă a suprafeței dincolo de intervalul așteptat, modificări dimensionale la capătul fierbinte (care indică pierderea localizată a materialului sau fluaj), pierderea etanșeității la gaz (detectabilă prin testarea presiunii tuburilor cu capăt închis), modificări audibile ale răspunsului acustic la atingere (un inel plictisitor, mai degrabă decât clar, sugerează crăpături sau fisuri interne vizibile pe suprafața externă). Înlocuiți tuburile în mod proactiv, pe baza constatărilor inspecției, în loc să așteptați o defecțiune în timpul funcționării, care riscă contaminarea produsului, pierderea termocuplului și deteriorarea echipamentului.

Aprovizionarea tuburilor cu nitrură de siliciu: ce să cauți la un furnizor

Piața globală a tuburilor ceramice cu nitrură de siliciu include o gamă largă de furnizori — de la producători importanți de ceramică avansați, cu capacitate de producție internă completă, până la distribuitori care se aprovizionează de la producători terți. Calitatea, consistența și fiabilitatea tuburilor Si₃N₄ variază semnificativ între furnizori, iar consecințele primirii de material substandard într-o aplicație critică pot fi severe. Următoarele criterii ajută la identificarea unui furnizor capabil să livreze un produs consistent, adecvat aplicației.

• Producție internă vs. revânzare: Furnizorii care își produc propriile tuburi de Si₃N₄ au control direct asupra selecției pulberii, condițiilor de sinterizare și testarea calității. Această trasabilitate este importantă atunci când aveți nevoie de consistență de la lot la lot și aveți dreptul de a audita calitatea producției. Distribuitorii pot oferi prețuri competitive, dar de obicei au mai puțină transparență în procesul de fabricație și pot schimba sursele între comenzi.
• Certificare de calitate și documentație de testare: Furnizorii de renume furnizează un certificat de conformitate cu fiecare transport care indică densitatea măsurată, procesul de sinterizare utilizat și rezultatele inspecției dimensionale. Pentru aplicații critice, solicitați date de testare a proprietăților materialelor terță parte - rezistență la încovoiere, conductivitate termică și compoziție chimică - de la un laborator de testare acreditat, în loc să vă bazați doar pe datele generate de furnizor.
• Capacitate de producție personalizată: Dacă aplicația dvs. necesită dimensiuni nestandard, capete închise, caracteristici prelucrate sau finisaje specifice ale suprafeței, confirmați că furnizorul are capacitatea de șlefuire și prelucrare cu diamante interne pentru a produce aceste caracteristici. Mulți distribuitori pot furniza doar dimensiuni standard catalogate.
• Suport de inginerie a aplicațiilor: Cei mai buni furnizori de tuburi de nitrură de siliciu oferă asistență tehnică pentru a vă ajuta să selectați gradul potrivit și să specificați dimensiunile corect pentru aplicația dvs. Acest lucru este deosebit de valoros dacă treceți de la un alt material ceramic sau metal la Si₃N₄ pentru prima dată și aveți nevoie de îndrumare privind proiectarea instalării, procedurile de ciclu termic și durata de viață estimată.
• Cantități minime de comandă și termene de livrare: Tuburile cu nitrură de siliciu nu sunt produse de bază. Dimensiunile standard pot fi disponibile din stoc pentru livrare rapidă, dar dimensiunile personalizate necesită de obicei 4-12 săptămâni pentru producție. Clarificați cantitățile minime de comandă înainte de bugetare — unii producători solicită comenzi minime de 10-20 de bucăți pentru articolele nestandard, ceea ce afectează planificarea stocurilor și a fluxului de numerar pentru utilizatorii cu volum mai mic.
